بیوفیدبک رسانایی پوست

برای این نوع بیوفیدبک از سنسور رسانایی پوست (SC-Flex/Pro) استفاده می شود. این سنسور به انگشتان دست یا پا متصل شده و می تواند “رسانایی” را در سراسر پوست بدن مورد ارزیابی قرار دهد.

سنسور هدایت پوست میزان هدایت الکتریکی پوست را اندازه‌گیری می‌کند. این سنسور همراه با دو بند انگشتی ارائه می‌گردد.واحد استاندارد اندازه‌گیری هدایت، زیمنس (Siemens) است. هدایت پوست معمولاً بر حسب میکروزیمنس (micro-Siemens) اندازه‌گیری می‌شود. برخی از سیستم‌های بایوفیدبک هدایت پوست را بر حسب میکرومو (micro-mhos) نمایش می‌دهند – مهو (mho) معکوس اهم است که میزان مقاومت را نشان می‌دهد. این دو واحد، میکروزیمنس (μS) و میکرومو (μm)، معادل یکدیگر هستند. مقادیر نرمال هدایت پوست در حالت آرامش حدود ۲ μS است، اما این مقادیر می‌توانند بسته به عوامل محیطی و نوع پوست به طور قابل توجهی تغییر کنند. رسانایی پوست نشان دهنده تغییرات در سیستم عصبی سمپاتیک است و همانطور که فرد کم و بیش تحت استرس قرار می گیرد، رسانایی پوست به نسبت افزایش یا کاهش می یابد.

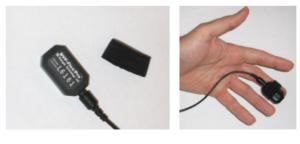

نحوه قرارگیری سنسور

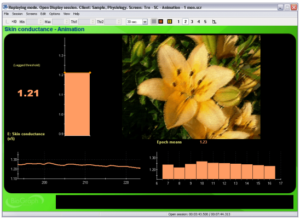

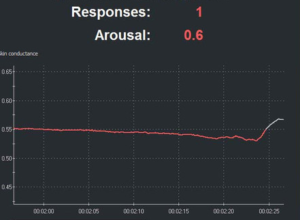

شکل سیگنال ثبت شده با استفاده از این سنسور

بیوفیدبک دمای بدن

در این نوع بیوفیدبک از سنسور دمای بدن (Temp-Flex/Pro) استفاد می شود. این سنسور تغییرات دما را به تغییرات جریان الکتریکی تبدیل می کند. دمای محیطی بدن را می‌توان با اندازه‌گیری دمای اندام‌ها بررسی کرد، که می تواند بسته به میزان خون جاری در سطح پوست متفاوت باشد. این مقیاس نیز به نوبه خود به وضعیت برانگیختگی سمپاتیک فرد بستگی دارد، به عنوان مثال زمانیکه فرد دچار استرس می شود، انگشتانش سرد می شوند. آموزش تکنیک‌های آرام سازی به فرد کمک می‌کند تا به صورت ارادی دمای انگشتانش را افزایش دهد.

سنسور دما، دمای سطح پوست را در بازه ۱۰ تا ۴۵ درجه سانتی‌گراد (۵۰ تا ۱۱۵ درجه فارنهایت) اندازه‌گیری می‌کند. این سنسور همراه با یک بند خودچسب برای قرارگیری آسان روی انگشت عرضه می‌شود.

نحوه قرارگیری سنسور

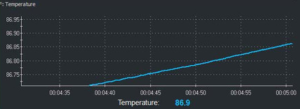

شکل سیگنال ثبت شده با استفاده از این سنسور

بیوفیدبک پالس حجم خون

در این نوع بیوفیدبک از سنسور پالس حجم خون (BVP-Flex/Pro) استفاده می شود.

سنسور HR/BVP یک سنسور تشخیص پالس حجم خون است که به آن سنسور فتوپلتیسموگرافی (PPG) نیز گفته می‌شود. این سنسور در قالب یک دستگاه کوچک که روی انگشت قرار می‌گیرد، طراحی شده و برای اندازه‌گیری ضربان قلب (HR) و ارائه بازخورد در مورد دامنه پالس حجم خون، شکل موج BVP، ضربان قلب و تغییرپذیری ضربان قلب (HRV) استفاده می‌شود.

اگرچه سیگنال‌های BVP را می‌توان با نرخ نمونه‌برداری ۲۵۶ نمونه در ثانیه ثبت کرد، اما معمولاً توصیه می‌شود نرخ نمونه‌برداری را بالاتر (۲۰۴۸ نمونه در ثانیه) انتخاب کنید زیرا این نرخ بالاتر دقت بیشتری در تشخیص ضربان قلب فراهم می‌کند.

این سنسور نور مادون قرمز را به سطح پوست می تاباند و مقدار نور منعکس شده را اندازه‌گیری می کند که میزان آن با مقدار خون موجود در سطح پوست تغییر می کند. با هر ضربان قلب (نبض)، خون بیشتری در پوست جمع شده (خون نور قرمز را منعکس می‌کند و رنگ‌های دیگر را جذب می‌کند) و نور بیشتری منعکس می‌شود. بین هر ضربان قلب، مقدار خون کاهش می یابد و نور قرمز بیشتری جذب می شود. این اندازه‌گیری، فعالیت وازوموتور و برانگیختگی سمپاتیک را نشان می دهد.

نحوه قرارگیری سنسور

شکل سیگنال ثبت شده با استفاده از این سنسور

بیوفیدبک تنفس

برای این نوع بیوفیدبک از سنسور تنفس (Respiration-Flex/Pro) استفاده می شود. این سنسور به کشش حساس می باشد و هنگامی که بند الاستیک دور قفسه سینه و یا شکم فرد بسته می شود، این سنسور انبساط و انقباض قفسه سینه یا حرکت ناحیه شکمی به بالا و پایین را به یک سیگنال بر روی صفحه نمایش تبدیل می کند.

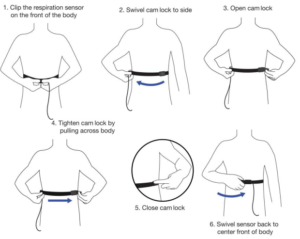

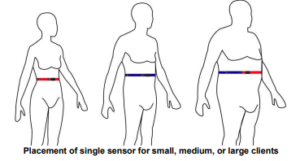

نحوه قرارگیری این سنسور

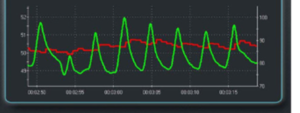

شکل سیگنال ثبت شده با استفاده از این سنسور

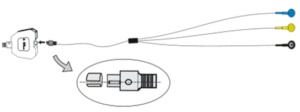

بیوفیدبک فعالیت الکتریکی قلب

در این نوع بیوفیدبک از سنسور   EKG برای ثبت فعالیت الکتریکی قلب (ECG: Electrocardiogram) استفاده می‌شود. این سنسور به‌طور مستقیم ضربان قلب و الگوهای الکتریکی آن را اندازه‌گیری می‌کند و در ارزیابی سلامت قلب، تشخیص اختلالات ضربان قلب، و نظارت بر وضعیت قلبی کاربرد دارد.

نحوه قرارگیری این سنسور

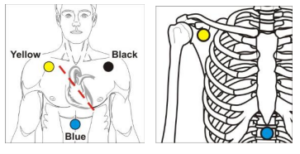

جایگذاری روی سینه

نحوه قرار دادن روی شکم

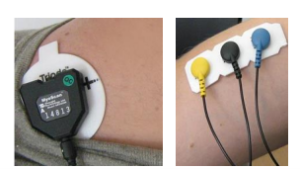

قرارگیری روی بازو

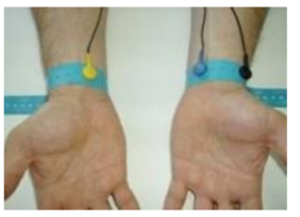

قرارگیری روی مچ دست

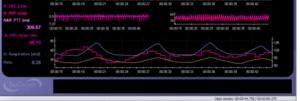

شکل سیگنال ثبت شده با استفاده از این سنسور

بیوفیدبک فعالیت الکتریکی عضلات بدن

در این نوع بیوفیدبک از سنسور^[۱] EMG برای اندازه‌گیری فعالیت الکتریکی عضلات بدن^[۲] (EMG) استفاده می‌شود. این سنسور به‌ویژه برای تحلیل تنش عضلانی، اسپاسم‌ها و الگوهای انقباض عضلانی مورد استفاده قرار می‌گیرد. در مطالعات مربوط به تنش عضلانی یا برای ارزیابی عملکرد عضلات در درمان‌های فیزیوتراپی مفید است.

نحوه قرارگیری این سنسور

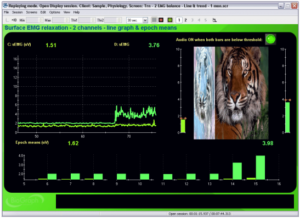

شکل سیگنال ثبت شده با استفاده از این سنسور

بیوفیدبک ری اکشن تایم

مجموعه زمان واکنش شامل تست عملکرد مداوم (CPT[۱]) و آموزش زمان واکنش در ورزش‌های واقعی است. مجموعه زمان واکنش، پروتکل‌های استاندارد CPT را با ترکیب داده‌های زمان واکنش با داده‌های EEG و فیزیولوژی ، به سطح بالاتری می‌برد تا امکان پیوند مستقیم نوع پاسخ به فعالیت ذهن و بدن را فراهم کند. این امر امکان تجزیه و تحلیل رویدادهای فردی یا داده‌های میانگین گروهی طبقه‌بندی‌شده را فراهم می‌کند تا EEG، EMG و فیزیولوژی را در طول پاسخ‌های صحیح و نادرست، یا خطاهای حذف و خطاهای ارتکاب مقایسه کند. این مجموعه همچنین شامل قابلیت‌های آموزشی است و دقت بی‌سابقه‌ای را ارائه می‌دهد.

پروتکل‌های زمان واکنش ورزشی واقعی، برای آموزش بیوفیدبک در ورزش‌هایی طراحی شده‌اند که نیاز به واکنش‌های سریع برای شروع رویدادها دارند. این پروتکل‌ها شامل صفحه نمایش‌هایی برای بیسبال، تنیس، فوتبال، دو و میدانی، هاکی روی یخ و موارد دیگر برای آموزش میانگین ضربه‌های بالاتر، بازگشت بهتر سرویس‌ها، ضربات پنالتی دقیق‌تر، شروع سریع‌تر و درصد رویارویی بالاتر هستند. این پروتکل‌ها شامل استفاده از دکمه‌های فشاری، پدال‌های پا و حتی حسگرهای خام EMG برای شبیه‌سازی اقدامات ورزشی واقعی با استفاده از EMG از انقباضات عضلانی برای پاسخ به رویدادها هستند.

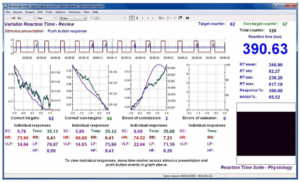

مشاهده ریپورت با استفاده از این بایوفیدبک

آشنایی با ماژول های این ثبت

TT AV-Sync

دستگاه TT AV-Sync یک ابزار بسیار دقیق برای هم‌زمان‌سازی زمانی است که برای اندازه‌گیری رویدادهای صوتی و تصویری تولید شده توسط رایانه شخصی (PC) استفاده می‌شود. این دستگاه در پروتکل‌های پتانسیل‌های کورتیکال آهسته و تحریک‌شده و همچنین در آزمایش‌های زمان واکنش کاربرد دارد و امکان اندازه‌گیری با دقت میلی‌ثانیه‌ای را فراهم می‌کند.

این دستگاه تغییرات نور ساطع شده از صفحه نمایش LCD یا CRT را تشخیص می‌دهد و همچنین وجود سیگنال صوتی خروجی را شناسایی می‌کند TT AV-Sync سیگنال‌های تریگر یا محرک زمان‌بندی شده و بسیار دقیقی تولید می‌کند که می‌توانند توسط نرم‌افزارهای مختلف از جمله پروکمپ ۵ (ProComp 5)، پروکمپ اینفینیتی (ProComp Infiniti) و فلکس‌کمپ اینفینیتی (FlexComp Infiniti) خوانده شوند.

این دستگاه به رایانه متصل می‌شود که محرک‌های صوتی و تصویری را تولید می‌کند. برای محرک‌های صوتی، TT AV-Sync به عنوان یک دستگاه صوتی ثانویه عمل کرده و صدای تولید شده توسط رایانه را پخش می‌کند.

پدال پا

پدال پا به یکی از کانال‌های انکودر متصل می‌شود و به کاربر اجازه می‌دهد تا به صورت راه دور نرم‌افزار را کنترل کند (شروع ضبط را انجام دهد).

کلیدفشاری
کلید فشاری به یکی از کانال‌های انکودر متصل می‌شود و به شما امکان می‌دهد تا به‌صورت راه دور یک علامت زمانی ثبت کنید، اسکریپت را به مرحله بعدی منتقل کنید یا به یک محرک پاسخ دهید.

خدمات آزمایشگاه نوروفیدبک

ثبت نوروفیدبک

برای ثبت نوار مغزی و نووفیدبک از سنسور EEG-Flex/Pro یا EEG-Z استفاده می شود. در این ثبت الکترودها با استفاده از پیست روی ناحیه مورد نظر قرار داده می‌شوند و سپس سنسور EEG ولتاژهای الکتریکی دریافت شده از سطح جمجمه را شناسایی کرده و تقویت می کند. سیگنال خروجی، نشان دهنده فعالیت نورون‌های مغزی است که بعد از ثبت و اعمال فیلتر قابل مشاهده می‌باشد. با استفاده از این سنسور و نرم افزار قوی بایوگراف می‌توان نوروفیدبک را بسته به شرایط آزمودنی و گزارش‌های مورد نیاز انجام داد.

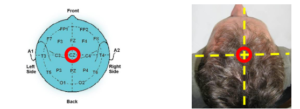

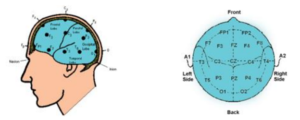

نحوه قرارگیری سنسورها

نحوه قرارگیری سنسورها بر طبق سیستم استاندارد اندازه گیری ۱۰-۲۰ می‌باشد.

سیگنال ثبت شده با استفاده از این سنسور در شکل زیر قابل مشاهده است

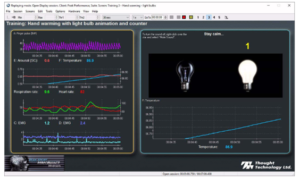

تصویر محیط کاربری نرم‌افزار BioGraph
